Sind endgespeiste Antennen wirklich Wunderantennen?

Wer im Internet nach Erfahrungen über endgespeiste Antennen sucht, wird auf eine Menge Informationen stoßen.
Neben Geschichten über fantastische DX-Verbindungen und großartigen Empfangsberichten finden Sie auch eine Menge negativer Informationen.
Die Wahrheit wird zweifellos irgendwo in der Mitte liegen, und dieser Artikel wird dies im Detail erläutern.

Vorteile

Ein Vorteil von endgespeisten Antennen ist natürlich die Einfachheit, vor allem bei der Feldarbeit ist das ein großer Vorteil.
Legen Sie einen Teleskopmast an einen Mast, befestigen Sie die Antenne an der Spitze und schieben Sie sie heraus.
Innerhalb von 5 Minuten sind Sie auf Sendung!
Ein weiterer Vorteil ist, dass die Antenne einfach vertikal polarisiert werden kann.
Das macht die Antenne praktisch für (DX-)Langstreckenverbindungen.
Ganz fantastisch ist die Tatsache, dass die Antenne bei einer halben Wellenlänge oder einem Vielfachen dieser Wellenlänge in Resonanz ist.
Das macht die endgespeiste Antenne zu einer perfekten Multiband-Antenne.
Sehen Sie sich nur das folgende Beispiel an: 20-Meter-Draht ist eine halbe Wellenlänge für das 40-Meter-Band, zwei halbe Wellenlängen für das 20-Meter-Band, vier halbe Wellenlängen für das 10-Meter-Band und 3 halbe Wellenlängen für das 15-Meter-Band.
Besser geht’s nicht, sagen Sie!?

Benachteiligungen

Bisher nur Vorteile, was ist an einer solchen Antenne falsch?
Leider sind sehr viele Fälle von Menschen bekannt, die unter einer Vielzahl von Störungen leiden, wenn sie endgespeiste Antennen verwenden.
Denken Sie an EMI, unruhigen Empfang, HF in der Hütte oder alle möglichen Geräte im Haus, die ein Eigenleben führen, sobald Sie auf Sendung gehen.
Dafür gibt es nur einen eindeutigen Grund, nämlich Gleichtaktstrom oder Ungleichgewicht in der Zuleitung.

Ungleichgewicht… wie?

Im Prinzip spielt es keine Rolle, ob Sie mit offenen Leitungen, Hühnerleitern oder Koaxialkabeln arbeiten, bei endgespeisten Antennen gibt es fast immer ein Ungleichgewicht in der Speiseleitung.
Dadurch wird die Speiseleitung ungewollt zu einem Teil des Antennensystems, was zu all den oben genannten Problemen führt.
Im Falle einer endgespeisten Antenne mit offener Leitung ist nur ein Draht am Ende der Speiseleitung mit der Halbwellenantenne verbunden.
Der andere Draht der Übertragungsleitung ist also nicht angeschlossen.
Es dürfte klar sein, dass am Ende des losen Drahtes kein Strom fließt.
Wo sollte dieser Strom fließen?
Am Ende des anderen Drahtes fließt immer noch Strom in die Antenne, sonst würde der Strahler nichts tun.
An diesem Punkt besteht also ein Ungleichgewicht in der Zuleitung.
Jetzt kann ich Sie denken hören….
Es gibt ein Spannungsmaximum am Ende der Zuleitung und es fließt fast kein Strom an dieser Stelle, spielt das eine Rolle?
Der minimale Stromunterschied an dieser Stelle der Zuleitung bewirkt nicht viel, reicht aber aus, um ein Viertel einer Wellenlänge weiter unten auf der Zuleitung einen erheblichen Stromunterschied zu erzeugen.
Dieses Ungleichgewicht in der Zuleitung führt dazu, dass sie Teil der Antenne wird, was zu all den oben erwähnten Problemen führt.

Aber meine endgespeiste Antenne wird über ein Koaxialkabel gespeist?

Endgespeiste Antennen mit einem Impedanztransformator, die über ein Koaxialkabel gespeist werden, leiden wahrscheinlich nicht darunter?
Leider macht das keinen Unterschied.
In diesem Fall wird die Außenseite des Koaxialkabels als Antenne verwendet.
Siehe Abbildung unten.

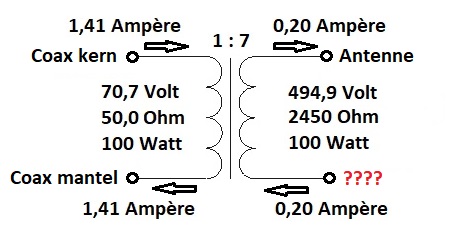

Um dies zu verdeutlichen, ist unten eine schematische Darstellung des Impedanzwandlers eingezeichnet.
Die (linke) Primärseite wird mit einem Koaxialkabel gespeist.
Die Spannungen und Ströme sind bei 100 Watt Leistung dargestellt.
Auf der Primärseite können Sie sehen, dass 1,41 Ampere in den Transformator fließen.
Bei einem Wicklungsverhältnis von 1:7 ergibt dies einen Ausgangsstrom von 200 Milliampere auf der sekundären (rechten) Seite des Transformators.
Nun ist die Oberseite der Sekundärseite mit der Antenne verbunden, so dass hier 200 Milliampere fließen werden.
An der Unterseite der Sekundärseite des Transformators fließt eine proportionale Strommenge.
Bei der „endgespeisten“ Antenne ist dieser Strom mit der Koaxialabschirmung (untere Primärwicklungen) verbunden.
In der Praxis wird dieser Strom über die Außenseite des Koaxialkabels fließen. Es mag für einige (mich eingeschlossen) schwer vorstellbar sein, dass ein Koaxialkabel als ein Kabel mit drei Leitern betrachtet werden kann.
Die mittlere Ader, die Innenseite der Abschirmung und drittens die Außenseite der Abschirmung.
Wenn kein Gleichtaktstrom fließt, sind die Ströme im mittleren Kern und in der (inneren) Abschirmung gleich groß.
Wenn ein Gleichtaktstrom fließt, sieht das wie folgt aus: Da die Ströme nicht im Gleichgewicht sind, strahlt das Koaxialkabel auch in diesem Fall ab.
Leider gilt dies auch für den Empfang.
Die Antenne hat also eine erhöhte Chance, alle Arten von Störungen in der Nähe des Koaxialkabels zu empfangen.

Praktische Beispiele

Als ich von einer Dipolantenne zu einer Endfed-Antenne wechselte, begannen meine Interferenzprobleme.
Ich hörte meine eigene Stimme durch die PC-Lautsprecher.
Der Dipol hatte wahrscheinlich einen 1:1 BalUn, der Gleichtaktströme verhinderte.
Die EndFed-Antenne verfügt nicht über eine Gleichtaktstromunterdrückung, was zu HF-Emissionen im Shack über die Außenseite des Koaxialkabels führt.
Nachdem ich eine Gleichtaktdrossel installiert hatte, war der Empfang mit meiner Endfed-Antenne viel ruhiger.
Das spart 3 S-Punkte!
Dies lässt sich auch dadurch erklären, dass das Koaxialkabel Teil der Antenne ist.
Die Speiseleitung strahlt beim Senden ab, aber im Falle eines Ungleichgewichts funktioniert sie auch als Empfangsantenne.
Alle Arten von Störsignalen im Haus strahlen nun direkt in das Koaxialkabel.
Denken Sie auch an die Netzinstallation, aus der heutzutage eine Menge Rauschen (PowerLineCommunication) kommt.
Die Länge meines Koaxialkabels beeinflusst das SWR.
Da das Koaxialkabel als Gegengewichtskapazität dient, ist dies tatsächlich der Fall.

Gleichtaktdrossel

Wenn Sie unter den oben genannten Problemen leiden, sollten Sie eine gute Gleichtaktdrossel verwenden.
Platzieren Sie die Drossel nicht direkt in der Nähe des Antennenspeisepunkts, denn dann wird der Filter kaum funktionieren.
Die meisten Filter versprechen eine fantastische Dämpfung, aber sie werden mit einer Impedanz von 50 Ohm gemessen.
Da die Impedanz in der Nähe des Einspeisepunkts sehr hoch ist, wird der Filter kaum funktionieren.
Idealerweise sollte der Filter ein Viertel einer Wellenlänge vom Einspeisepunkt entfernt platziert werden.
An diesem Punkt ist die Impedanz wieder niedrig, so dass der Filter optimal funktioniert.
Bei Multiband-Antennen ist dieser Punkt natürlich für jedes Band unterschiedlich.
Verwenden Sie in diesem Fall einen Durchschnittswert.
Zum Beispiel, 6,5 Mtr.
vom Einspeisepunkt bei einer 10, 20, 40 EndFed-Antenne.
Die zweite Wahl wäre 3,8 Mtr.
Meter vom Einspeisepunkt entfernt sind ebenfalls eine gute Option.

Gegengewicht

Bei endgespeisten Antennen fließt ein gewisser Strom in die Antenne, aber nach dem „Kirchhoff’schen Stromgesetz“ muss ein proportionaler Anteil des Stroms an anderer Stelle fließen.
Ohne Gegengewicht wird dies die Außenseite des Koaxialkabels sein.
Eine gute Möglichkeit, dies zu minimieren, besteht darin, eine Gegenkapazität zu schaffen.
(Gegengewicht)
Im Falle der End Fed-Antenne können Sie einfach eine zusätzliche Verbindung herstellen und diese mit der Abschirmung des Koaxialkabels verbinden.
Das Gegengewicht kann alles Mögliche sein, denken Sie an: ein Stück Draht, die Zinkrinne, den Antennenmast oder einen Erdungsstift.
Ich bevorzuge die Kombination aus einer Gleichtaktdrossel und einem Gegenpol, denn so zwingen Sie die Antennenanpassungsbox dazu, die Gegenkapazität anstelle des Koaxialkabels zu verwenden.

Fazit

Ist die endgespeiste Antenne wertlos oder nicht?
Ich bin absolut nicht der Meinung, dass die endgespeiste Antenne wertlos ist, sonst hätte ich sie nicht als Bausatz zum Selbstbau im Shop angeboten. Bausätze für endgespeiste Antennen.
Aus technischer Sicht gibt es bei der Antenne eine Menge zu beachten, wie Sie oben lesen können.
Gleichtaktströme über das Koaxialkabel und damit Ungleichgewichte in der Speiseleitung sind einfach nicht wünschenswert.
Auf der anderen Seite ist es eine Antenne, die bei vielen Leuten gut funktioniert und mit der man sehr schöne DX-Empfänge machen kann.
Ich persönlich rate Ihnen, diese Antenne im Feld ohne Gleichtaktdrossel oder andere Modifikationen zu verwenden, sofern es keine Probleme gibt.
Wenn Sie zu Hause mit endgespeisten Antennen arbeiten, würde ich mich auf jeden Fall für eine gute Gleichtaktdrossel und eine Gegengewichtskapazität entscheiden.
Wenn Sie den Platz und die Möglichkeiten für eine symmetrische Antenne haben, würde ich dies bevorzugen. Interessante Links zu diesem Thema:Stromflussgrundlagen für eine „endgespeiste“Antennehttp://www.wolfgang-wippermann.de/balun.pdfhttps://www.w8ji.com/end-fed_1_2_wave_matching_system_end%20feed.htmhttps://drive.google.com/file/d/0BwFicJLV0O4jVHdfanY0dDNtX0E/view
